七彩虹CVN B760M D5戰列艦主板評測：超強存儲擴展，個性銀白風格
隨著13代酷睿非K處理器的發布，英特爾終于帶來了新一代主流級的B760芯片組，為用戶帶來更豐富的搭配選擇。七彩虹也同步推出了多款采用B760芯片組的產品，本期我們測試的是七彩虹CVN B760M FROZEN WIFI D5 V20這款主板，它在這一代有了正式的中文名字--“戰列艦”，下面就來看看新品有了哪些升級。
B760芯片組

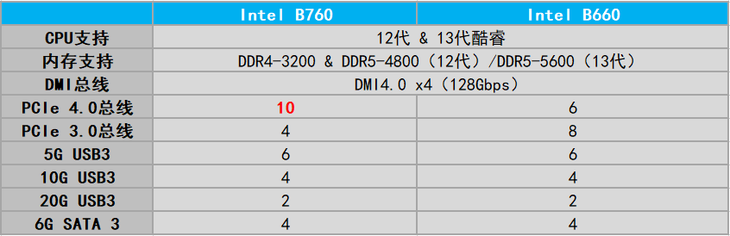

相較于上一代B660芯片組，B760的主要升級點在于將其中4條PCIe3.0總線升級為PCIe4.0總線，也就是至多可以提供10條PCIe4.0的支持了。此外，700系列主板也對內存布線做了優化，搭配13代酷睿平臺對于高頻DDR5的內存有更好的兼容性。
主板外觀

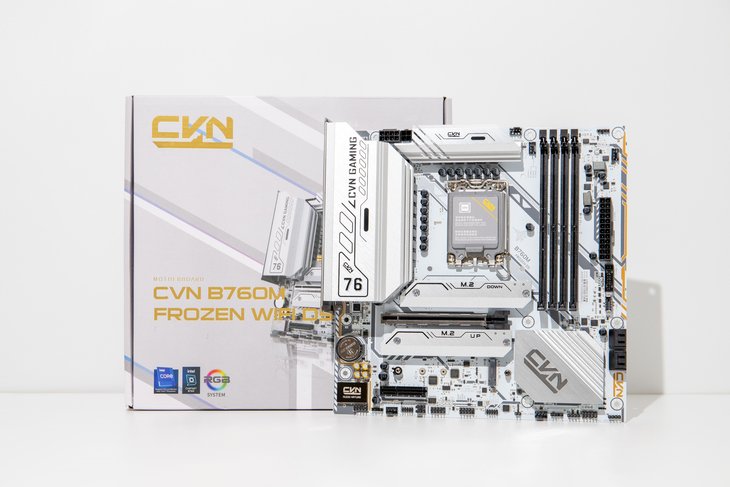

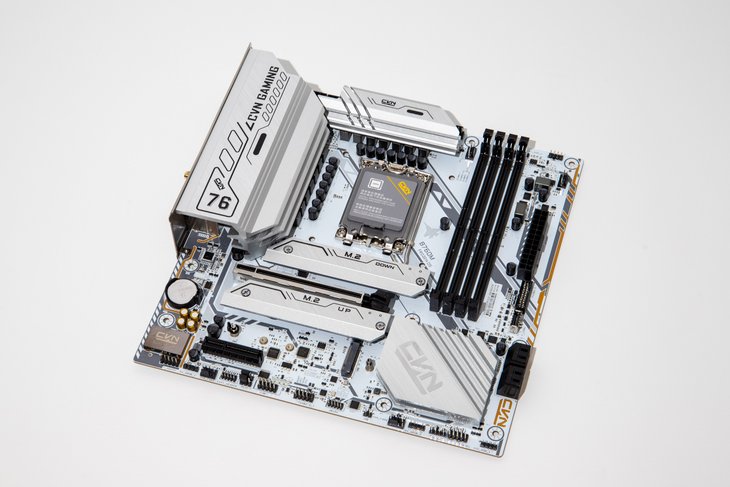

七彩虹CVN B760M FROZEN WIFI D5 V20采用了M-ATX的板型設計，適合于中小型機箱的裝機場景。主板延續了CVN系列銀色散熱裝甲+白色PCB的整體風格，表面輔以軍艦甲板和戰機等元素，為側透玩家?guī)砀邆€性的視覺體驗。
七彩虹CVN B760M FROZEN WIFI D5 V20主板標配一條直連CPU的PCIe 5.0*16顯卡插槽，可以為GeForce RTX40系列及Radeon RX7000系列顯卡，乃至未來更新的產品提供充足的帶寬支持。

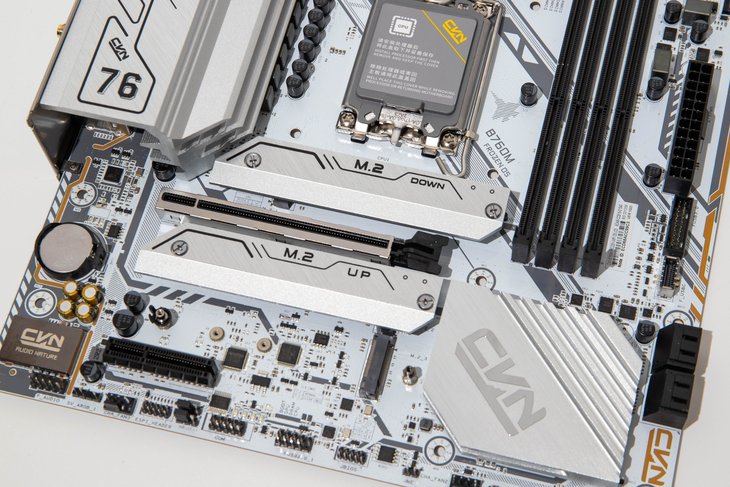

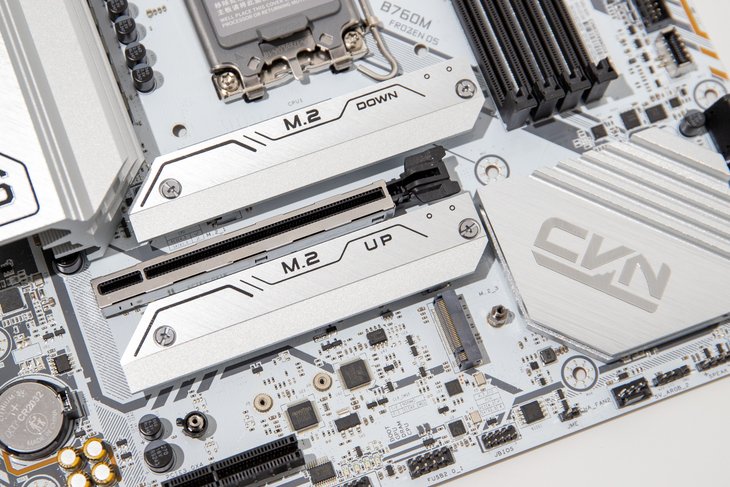

得益于B760芯片組的升級，CVN B760M FROZEN WIFI D5 V20提供了3個PCIe 4.0 x4的滿速M(fèi).2 固態硬盤插槽，如果所安裝顯卡的厚度在兩槽以內，還可以通過PCIe3.0 X4插槽擴展出第四個M.2硬盤位，作為M-ATX主板來說有著相當不錯的存儲擴展性。

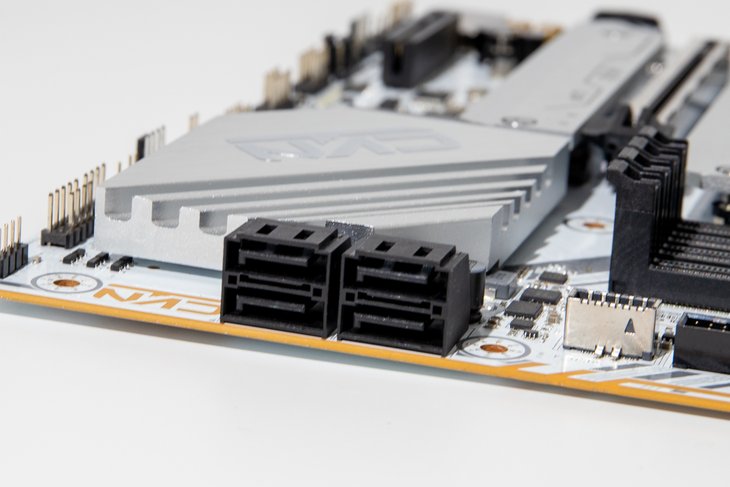

主板右下方提供4個SATA 6Gbps接口。

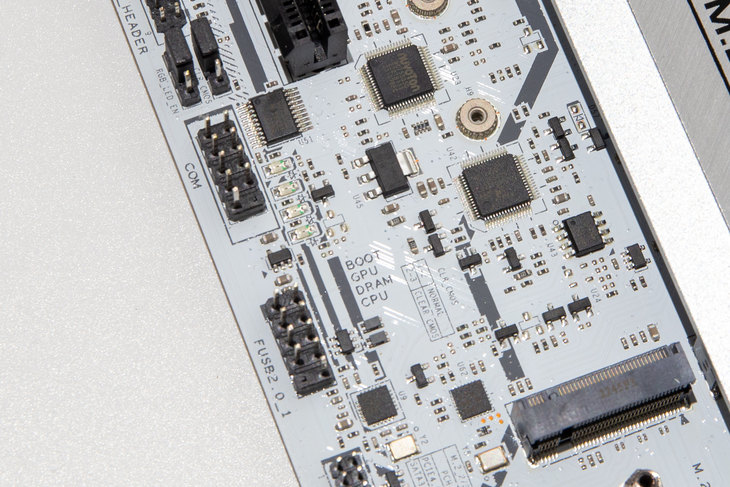

在PCIe3.0 X4槽右側配備了一組Debug燈，方便用戶在電腦故障時快速排查原因。

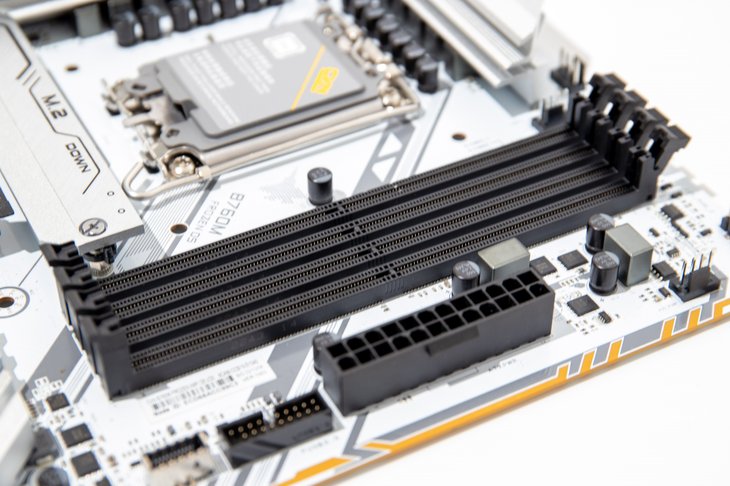

主板配備四根DDR5內存插槽，在13代內存線路優化下，最 高可支持雙通道XMP 6400MHz頻率。

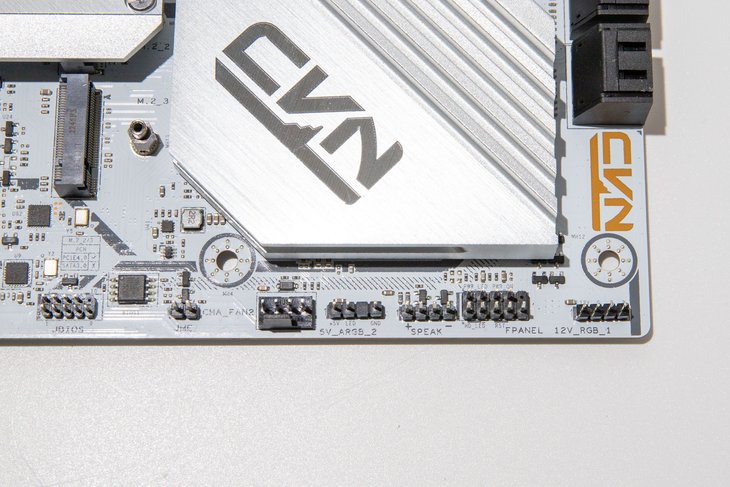

在前置插針方面，七彩虹CVN B760M FROZEN WIFI D5 V20主板提供1個USB 3.2 Gen1 Type-C接口、2個USB 3.2 Gen1 Type-A接口和2個USB 2.0接口。同時它還板載了2組5V ARGB插針和2組12V RGB插針，可通過iGame Center軟件進行燈效控制與整合燈光同步。

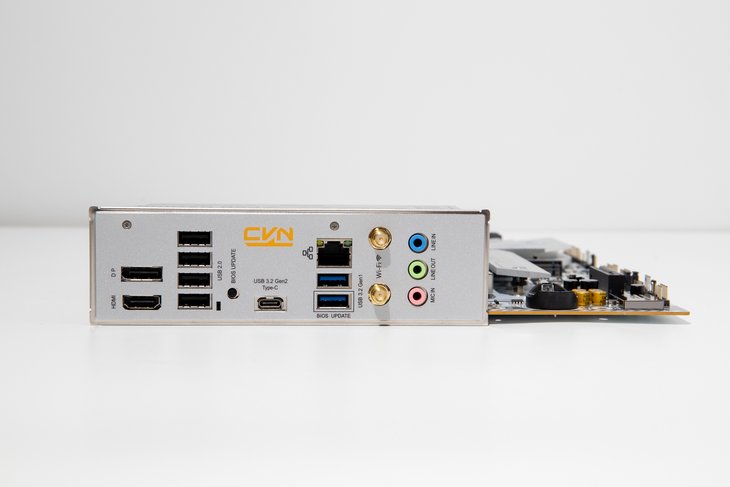

后置接口方面，1個USB 3.2 Gen 2 Type-C接口、2個USB 3.2 Gen1 Type-A接口、4個USB 2.0接口，1個HDMI接口、1個DP接口、1個2.5Gbps網線接口、一個WIFI 6天線接口和3個3.5mm的音頻接口。另外，它提供

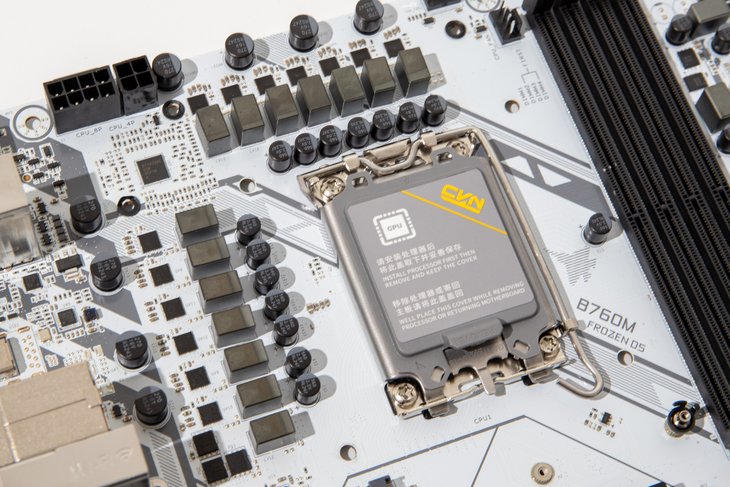

在供電設計上，七彩虹CVN B760M FROZEN WIFI D5 V20主板采用了12+1相的強化供電設計，包括電氣性能更優秀的F.C.C鐵素體電感、三合一封裝的55A DrMOS管和10K黑金固態電容，可為13代酷睿平臺提供充足的動力支持。

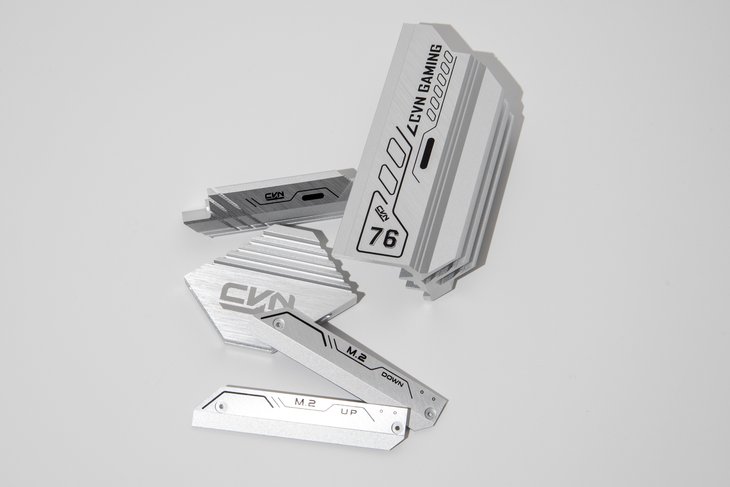

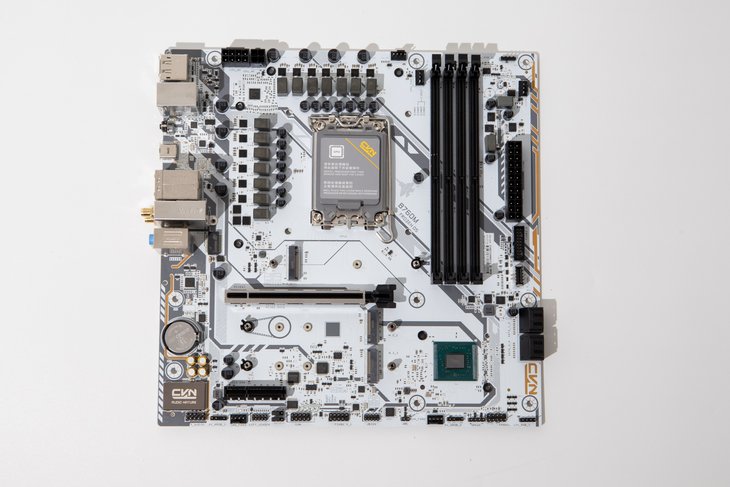

散熱方面，主板采用全覆蓋式散熱裝甲，更大的寒霜散熱裝甲可以增加與空氣的接觸面積，從而提升主板的散熱效果。高導熱硅膠片能夠增強供電、儲存、芯片組等高發熱量區域的熱傳遞效率。

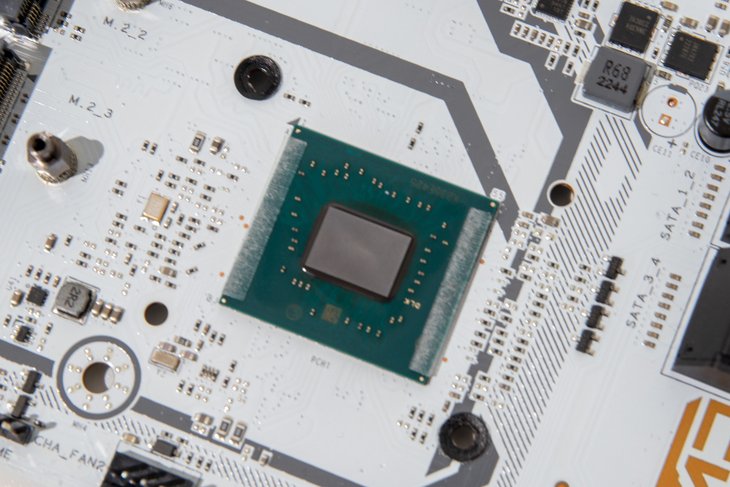

南橋散熱片覆蓋下的Intel B760芯片組。
此外，這款主板支持過載全保護、雙重防雷擊、靜電保護等多項安全專利技術，配合鍍金接口、不銹鋼防潮I/O接口等設計，讓主板在復雜的環境下也能穩定、安全運行。

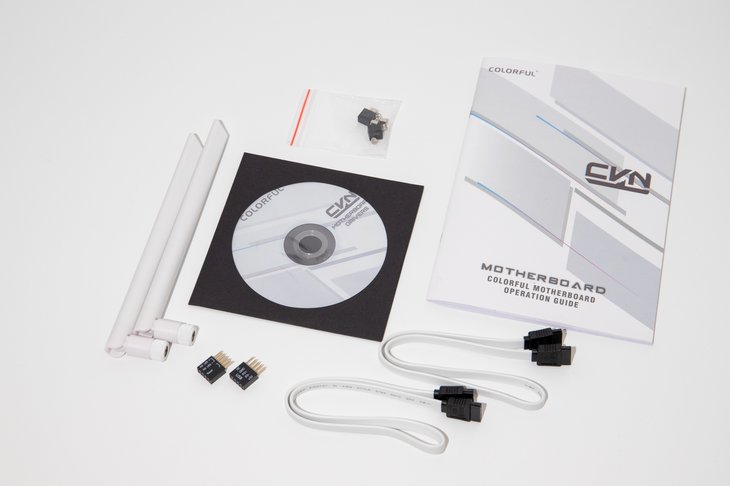

主板包裝配件包含使用手冊、驅動光盤、兩根SATA數據線、一組WiFi天線，以及機箱電源及USB跳線接針。
參數規格

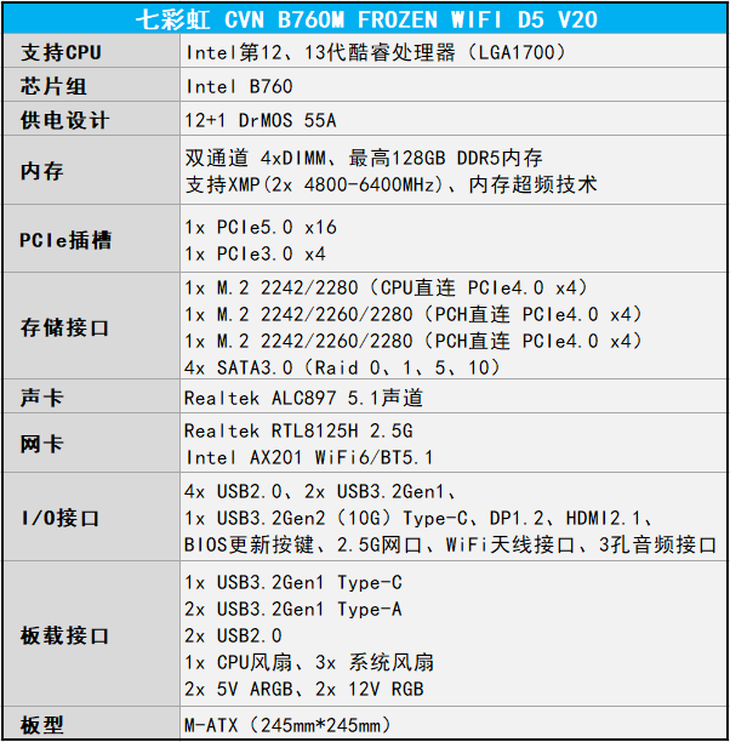

以下是七彩虹CVN B760M FROZEN WIFI D5 V20主板參數規格一覽：

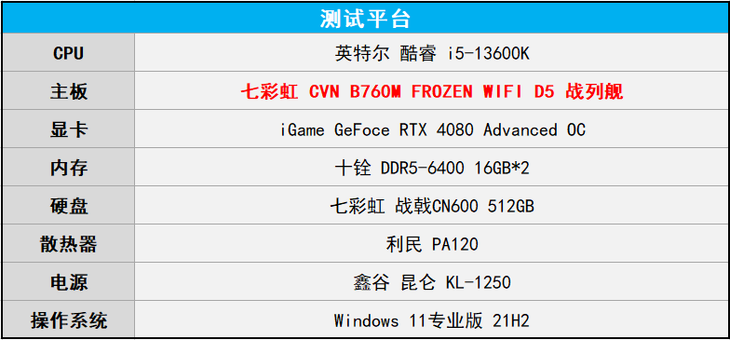

測試平臺
本次測試我們使用13代酷睿i5-13600K處理器和DDR5-6400高頻內存進行。
CPU供電性能測試

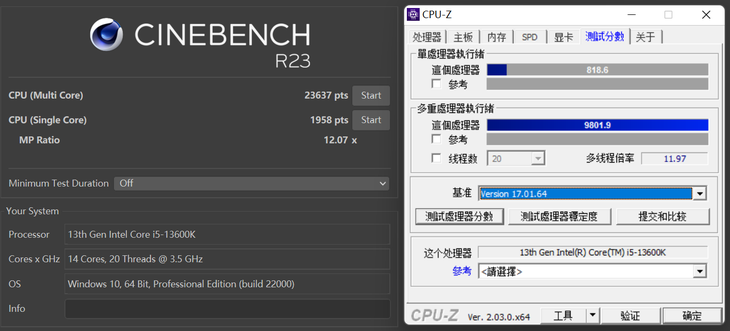

首先我們測試下酷睿i5-13600K的性能基準，在CINEBENCH R23中單線程取得1958、多線程23637的成績，CPU-Z中單線程818.6分、多線程9801.9分，毫無疑問是滿血發揮。

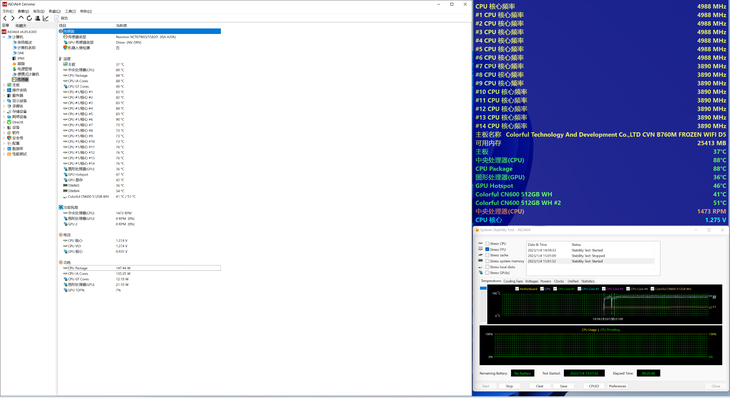

使用AIDA64 FPU單烤測試20分鐘，13600K的P核最大睿頻頻率為5.1GHz，全核頻率在5.0GHz，E核全核頻率在3.9GHz，CPU電壓在1.27V，功耗147W，全程頻率保持穩定。

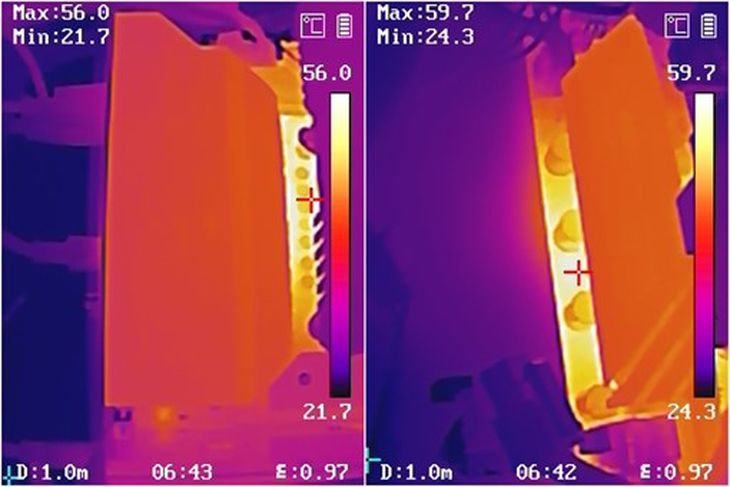

在室溫22度左右單烤狀態下，七彩虹CVN B760M FROZEN WIFI D5 V20主板的兩塊供電區域的表面溫度均在60°C以內，表現游刃有余。按照這一表現，預計搭載i7甚至更高端的處理器都是足夠的。
內存超頻測試
在主板BIOS中開啟XMP功能，兩條內存可以順利達到6400MHz，時序?yàn)?0-40-40-84 CR2電壓1.35V。讀取、寫入、復制分別為93192MB/s、86534MB/s、85634MB/s，延遲為71.4ns。

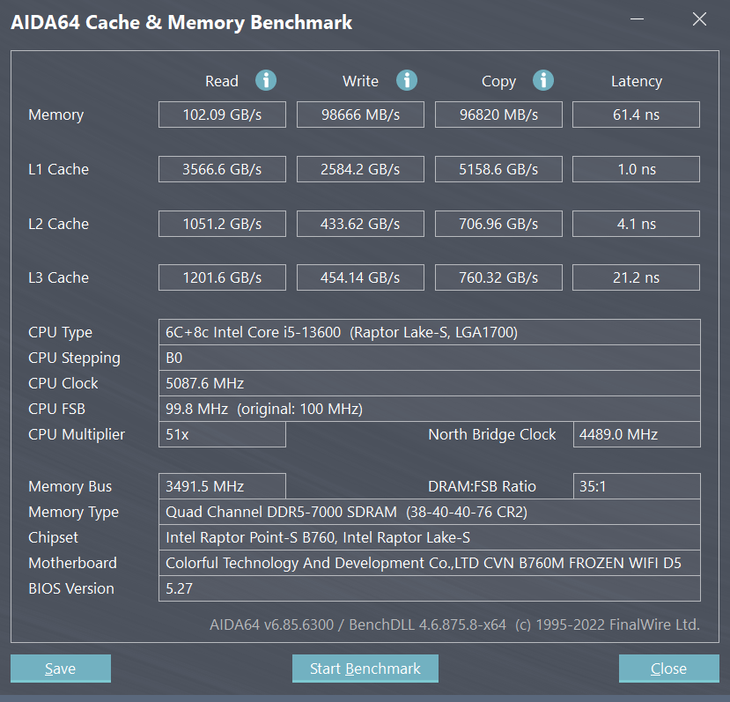

在此基礎上，我們根據內存體質進一步手動超頻至7000MHz，時序調整為38-40-40-76 CR2，電壓1.42V，正常進入系統。此時內存的讀取速率突破了102GB/s，性能再提10%，延遲也降低至61.4ns。
iGame Center軟件

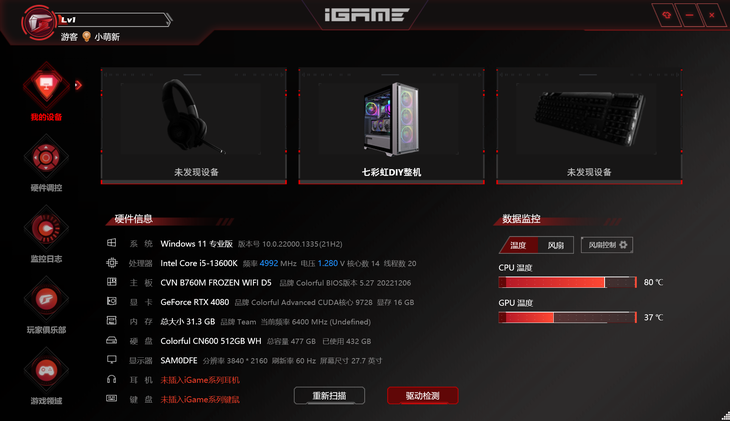

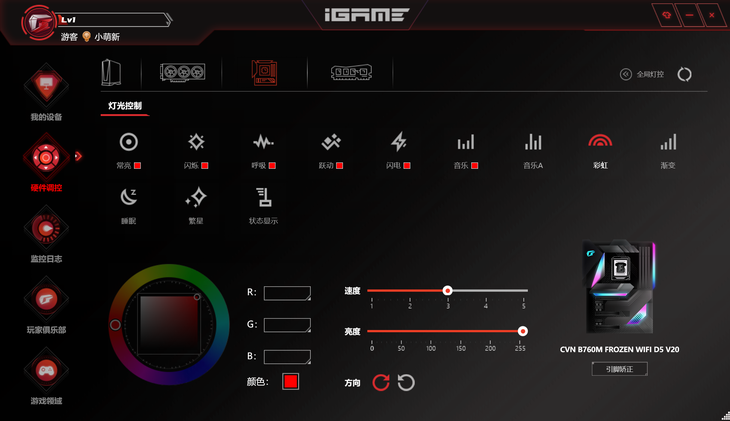

搭配全新的iGame Center軟件，用戶可以輕松進行超頻控制、全局燈控、自定義顯示等操作，監控CPU、GPU等硬件狀態也不在話下，而且操作、交互方式都更加人性化。
主板右下方的CVN Logo提供了豐富的RGB燈效，也可以通過iGame Center進行調節。
BIOS功能

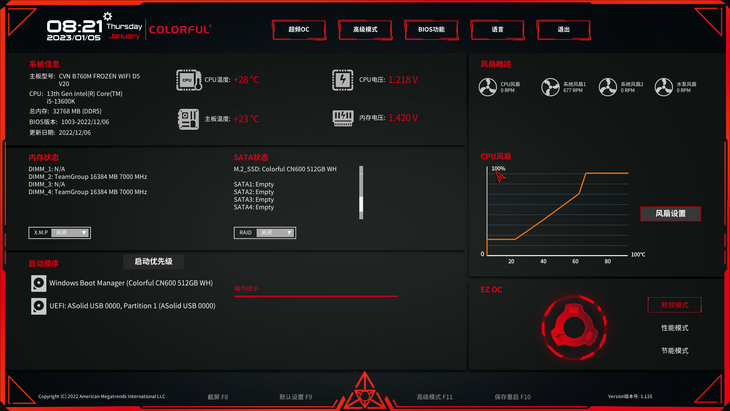

進入BIOS默認是簡易模式的界面，可以總覽全局主要信息，在右上方退出按鈕旁邊就可以切換BIOS語言，對于大部分用戶常用的BIOS功能設置都可以在這個界面方便地找到，比如啟動順序、一鍵內存XMP超頻等等。

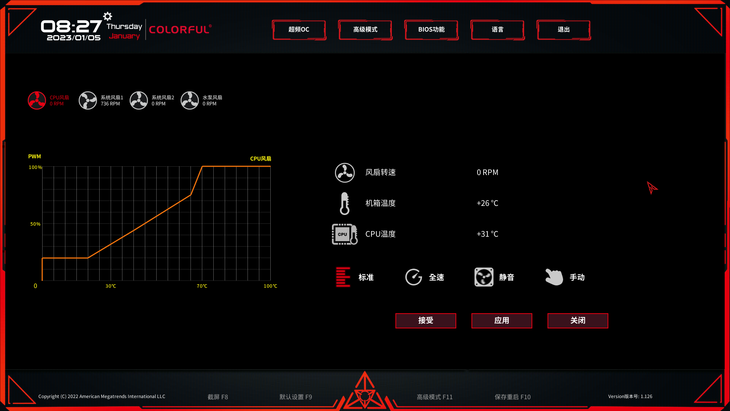

點擊風扇信息就可以看到當前風扇轉速等信息，還可以對CPU風扇、2個系統風扇和水泵風扇進行PWM調速。

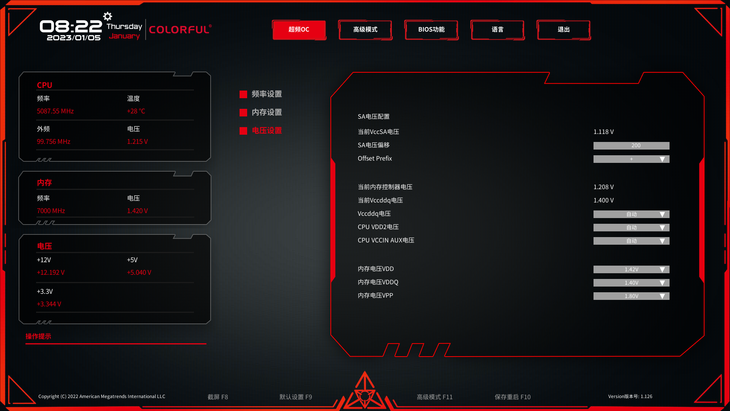

按下F11可以進入BIOS高級模式，其中在超頻頁面，提供了SA電壓、VDD電壓、VDDQ電壓等內存超頻相關的關鍵選項。

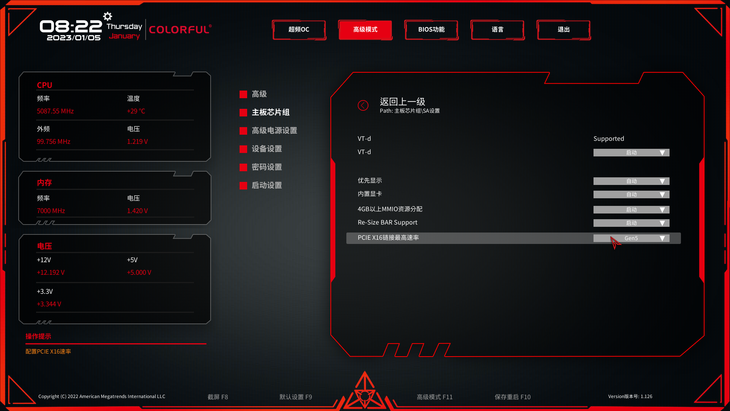

在高級模式-主板芯片組-SA芯片組-SA設置里面，可以看到這塊主板默認開啟了Re-Size BAR Support，并且最 高支持PCIe X16 Gen5速率。
總結
作為新一代主流級M-ATX主板，七彩虹CVN B760M FROZEN WIFI D5 V20在PCIe5.0接口、WiFi6E無線網卡等方面基礎配置齊全，12+1相的DrMOS供電設計也足以滿足13代非K系列處理器的供電需求，對于DDR5內存的超頻支持同樣表現不俗。同時，整張主板的銀白色外觀在目前市面上也是獨具風格的存在，可以為淺色系主題的裝機用戶提供更個性的搭配。
特別值得一提的是這款主板在存儲擴展性上的升級，縱觀目前已經發布的B760 M-ATX主板，大部分還是沿用了上一代的舊板型，也就是采用雙m.2硬盤位設計，對于B760的新特性利用的并不夠充分。
而我們知道，目前無論是PCIe3.0還是PCIe 4.0的固態硬盤想要買到2TB以上的容量都還比較困難，想要更高的存儲容量往往都只能安裝多塊硬盤，所以對追求大容量、純固態存儲方案的用戶來說，最多可以安裝4條m.2硬盤的CVN B760M戰列艦主板，會成為M-ATX主板中尤為合適的選擇。
