AMD Zen 6處理器或轉向全新D2D互連設計，能效與延遲雙突破

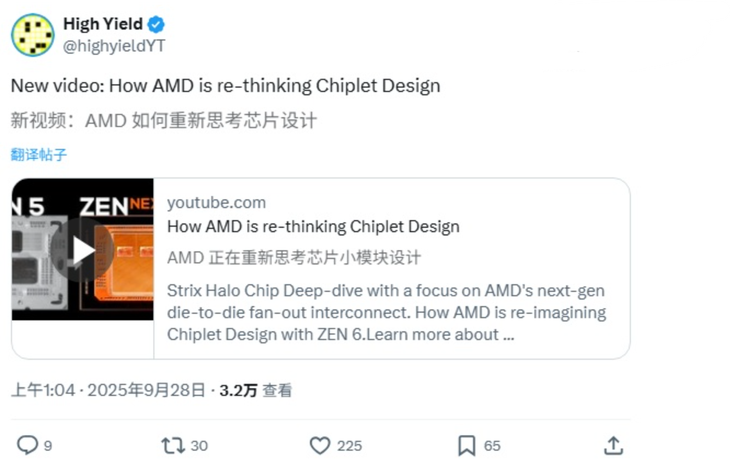

AMD預計將會在明年發布下一代Zen 6架構處理器，盡管依舊將會采用AM5接口，但是預計將會帶來進一步升級。目前海外視頻博主High Yield透露了下一代產品的更多技術細節，AMD計劃在Zen 6中引入一項全新的D2D（Die-to-Die）互連技術，以取代自Zen 2以來長期使用的SERDES PHY方案。這一轉變旨在顯著優化能效并降低通信延遲，而該技術實際上已在開發中的Strix Halo APU上進行了成功驗證。
在現有SERDES方案中，數據需要在CCD芯粒邊緣經過串行化與解串行化處理，跨封裝傳輸至I/O芯片，此過程伴隨時鐘恢復、均衡及編解碼等操作，帶來了可觀的能耗開銷與額外延遲。隨著NPU等新型模塊的集成，芯片間通信對帶寬與實時性的要求日益提升，傳統SERDES已逐漸成為瓶頸。
Strix Halo APU作為新互連技術的試驗平臺，采用了臺積電的InFO-oS（集成扇出型封裝 on Substrate）與重分布層（RDL）技術。其核心變革在于以“海量布線”（Sea-of-Wires）方式，在中介層布置大量細并行導線，形成寬并行端口通信。通過移除SERDES模塊，改用矩形微型焊盤陣列直接傳輸數據，實現了無需串并轉換的直接通信，從而在降低功耗與延遲的同時，能夠通過擴展端口數量靈活提升帶寬。
然而，這種新方法也帶來了設計上的挑戰：多層RDL的工藝復雜度更高，且芯片底部區域需優先用于扇出布線，對布線資源分配提出了新要求。盡管如此，業界普遍預期，Strix Halo所驗證的互連理念將在Zen 6中全面應用，為處理器能效與性能的平衡注入新動力。結合此前消息來看，Zen 6系列中面向主流桌面的“Medusa Ridge”處理器，IOD將采用臺積電N3P制程。與此同時，適用于桌面、移動平臺及標準版EPYC “Venice”服務器的12核CCD芯片，以及EPYC專用的高密度32核Zen 6c CCD芯片，均將采用更先進的N2P工藝。針對移動平臺的單芯片APU “Medusa Point”中低端型號也將使用N3P技術。
